Khớp nối thủy lực YOX - YOX Fluid Coupling

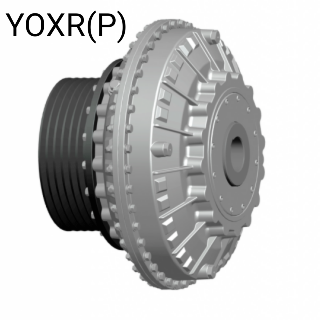

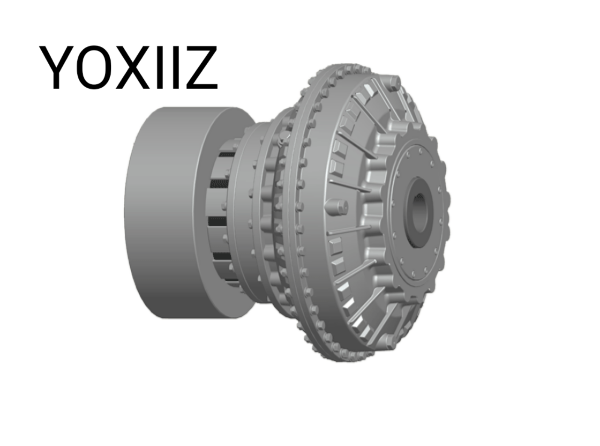

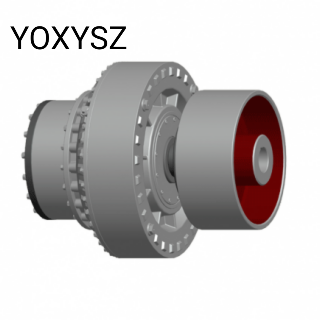

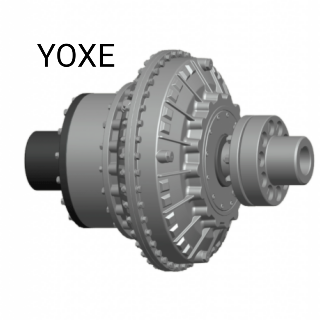

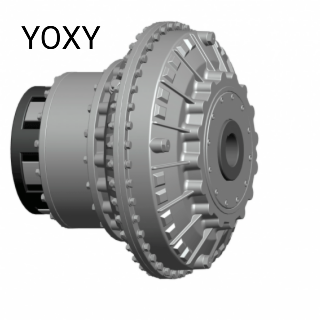

Khớp nối thủy lực YOX, YOXii, YOXs, YOXs, YOXiiz, YOXe, YOXezl, YOXy, YOXysz, YOXf, YOXfz, ZYOXe, ZYOXez...

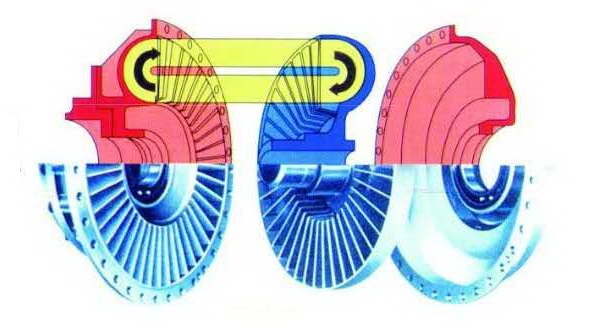

I. Đặc trưng và nguyên lý hoạt động


Đặc trưng cơ bản của khớp nối thủy lực là sự kết hợp của bơm ly tâm và tuabin. Chủ yếu bao gồm: Trục đầu vào, trục đầu ra, cánh bơm, tuabin, vỏ ngoài, buồng phụ trợ và bảo vệ an toàn. Đầu cuối của trục vào được kết nối với động cơ và đầu còn lại được nối với cánh bơm. Đầu cuối của trục ra được kết nối với tuabin và đầu còn lại được nối với thiết bị làm việc. Cánh bơm được tuần hoàn đối xứng với tuabin và một số lượng cánh gió nhất định được đặt trong mâm quay. Vỏ ngoài và cánh bơm được kết nối cố định trong một khoang kín và chất lỏng làm việc được đổ đẩy trong khoang để truyền tải điện. Khi động cơ chính dẫn hướng cánh bơm quay qua trục đầu vào, chất lỏng làm việc đã đổ đầy trong khoang làm việc được tác động bởi lực ly tâm và các cánh quay làm việc bởi lực bán kính. Đầu vào của cánh bơm nhỏ được gia tốc và tăng áp lực lên đầu ra của cánh bơm với một lực bán kính lớn hơn, và sự di chuyển của chất lỏng được tăng lên, nghĩa là cánh bơm khớp nối chuyển đổi năng lượng cơ học đầu vào thành động năng lỏng. Khi chất lỏng làm việc mang động năng của chất lỏng được đẩy từ đầu ra cánh bơm đến tuabin đối diện, dòng chảy chảy dọc theo đường đi được tạo bởi các cánh tuabin, trong khi giải phóng động năng của chất lỏng thành năng lượng cơ học để dẫn động tuabin quay và tăng tải để làm việc. Theo cách này, chất lỏng làm việc được tuần hoàn hình xoắn ốc liên tục trong khoang làm việc, đầu vào và đầu ra được liên kết linh hoạt cùng nhau bởi động năng lỏng trong trường hợp không có bất ký sự kết nối cọc trực tiếp nào.





Các chủng loại khớp nối thủy lực cho sản xuất xi măng, khai thác mỏ...

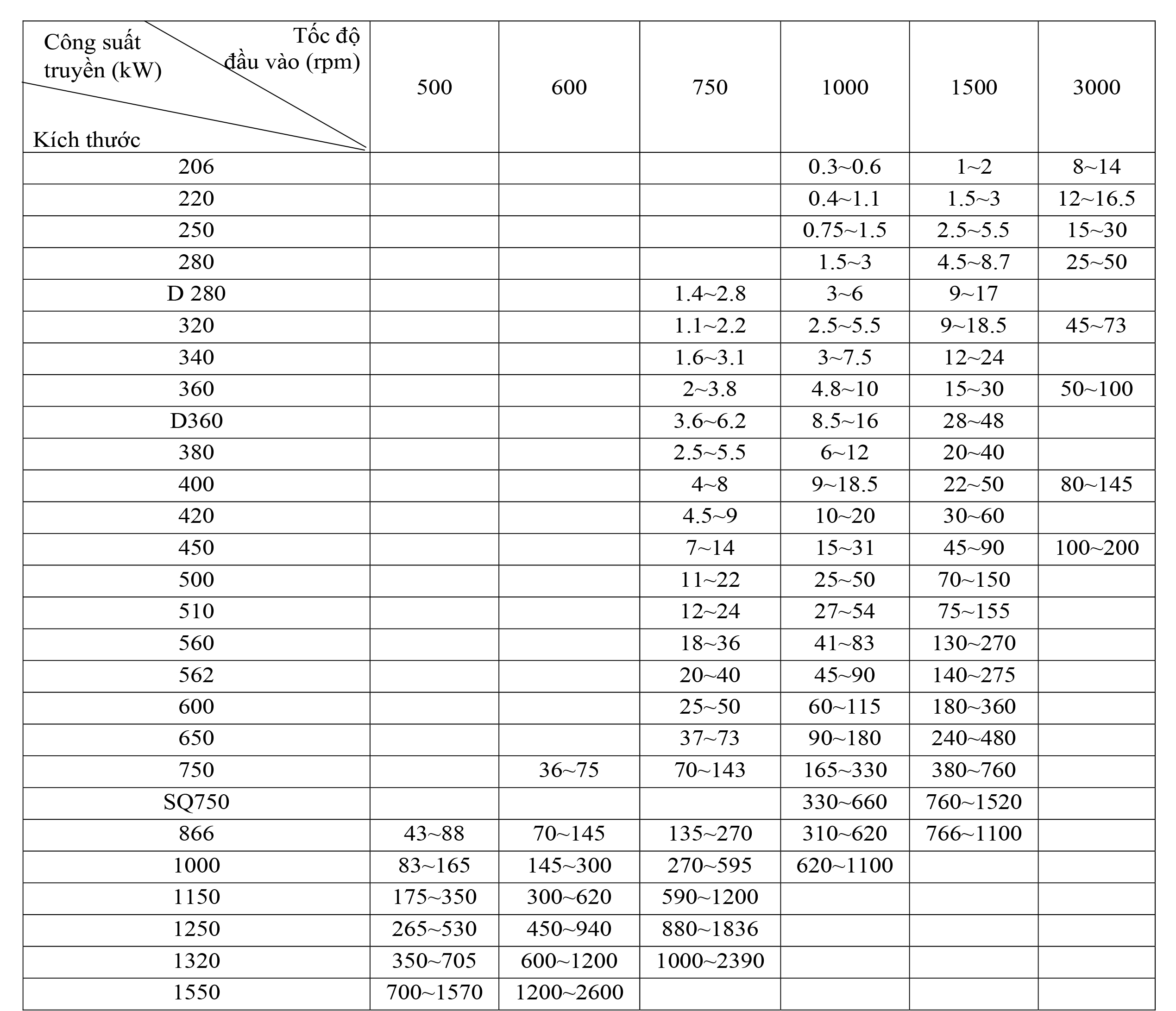

II. Bảng thông số kỹ thuật của khớp nối thủy lực (dung môi dầu không đổi)



III. Thông số kỹ thuật các dòng khớp nối thủy lực

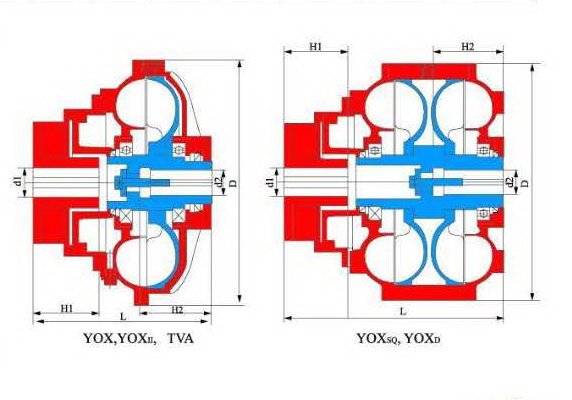

1. Khớp nối thủy lực loại YOX, YOXII, TVA, TOXSQ

Lưu ý:

1. Với YOXII560, Lmin=489, H1max=170 cho đường kính của trục động cơ ≥F95; Lmin=529, H1max=210 cho đường kính của trục động cơ ≥F100.

2. Khi H1 và H2 lớn hơn H1max và H2max, L sẽ tăng tương ứng.

3. TVA562, 650, 750, 866 là các sản phẩm được cấp phép sản xuất bởi Voith Tubo GmbH & Co. KG, Germany.

4. Các vít bên trong trục theo hình vẽ là tùy chọn.





Loại

Lmin

D

Đầu vào

Đầu ra

Mức dầu

Trọng lượng không bao gồm dầu

(kg)

Tốc độ tối đa (rpm)

Hệ số quá tải

d1max

H1max

d2max

H2max

Max

Min

YOX206A

210

F254

F28

60

F30

55

0.8

0.4

10

1500

2~2.5

YOX206D

150

F254

F28

60

F30

55

0.8

0.4

9.5

1500

2~2.5

YOX220

190

F272

F28

60

F30

55

1.28

0.64

12

1500

2~2.5

YOX250

215

F300

F38

80

F35

60

1.8

0.9

15

1500

2~2.5

YOX280A

246

F345

F38

80

F40

100

2.8

1.4

18

1500

2~2.5

YOXD280

338

F345

F42

110

F40

100

5.6

2.8

38

1500

2~2.5

YOX320

304

F388

F48

110

F45

100

5.2

2.6

28

1500

2~2.5

YOX340A

278

F390

F48

110

F45

110

5.8

2.9

25

1500

2~2.5

YOX340B

288

F390

F48

110

Trục F38

95

5.8

2.9

35

1500

2~2.5

YOX360

310

F420

F55

110

F55

110

7.1

3.55

49

1500

2~2.5

YOX360A

310

F420

F55

110

Lỗ chốt 42x2.5x16

7.1

3.55

49

1500

2~2.5

YOXD360

310

F416

F60

140

F60

140

6.2

3.1

45

1500

2~2.5

YOX380

320

F450

F60

140

F60

140

8.4

4.2

58

1500

2~2.5

YOX400

356

F480

F60

140

F60

150

9.3

4.65

65

1500

2~2.5

YOX420

368

F495

F60

140

F60

160

12

6

70

1500

2~2.5

YOX450

397

F530

F75

140

F70

140

13

6.5

70

1500

2~2.5

YOX500

411

F590

F85

170

F85

145

19.2

9.6

105

1500

2~2.5

YOX510

426

F590

F85

170

F85

185

19

9.5

119

1500

2~2.5

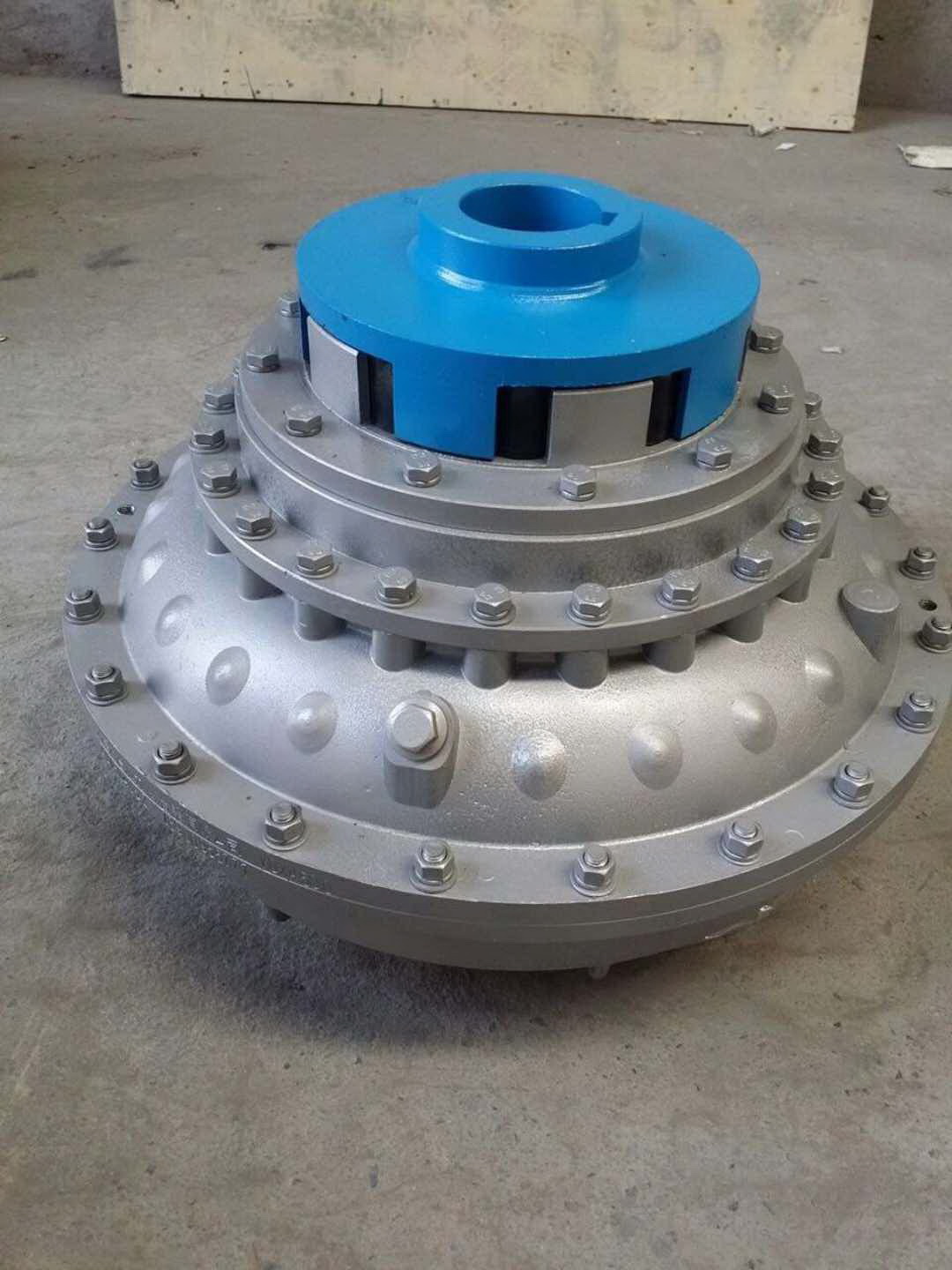

YOX560

459

F650

F90

170

F100

180

27

13.5

140

1500

2~2.5

TVA562 (YOX)

449/471

F634

F100

170

F110

170

30

15

131

1500

2~2.5

YOX600

474

F695

F90

170

F100

180

36

18

160

1500

2~2.5

TVA650 (YOX)

536

F740

F125

225

F130

200

46

23

219

1500

2~2.5

TVA750 (YOX)

603

F842

F140

250

F150

250

68

34

332

1500

2~2.5

TVA866 (YOX)

682

F978

F160

280

F160

265

111

55.5

470

1500

2~2.5

YOXSQ750

1380

F842

F110

210

Trục F110

163

128

64

650

1500

2~2.5

YOX1000

722

F1125

F160

250

F160

280

144

72

600

1000

2~2.5

YOX1150

830

F1295

F180

300

F180

300

220

110

910

750

2~2.5

YOX1250

900

F1406

F200

350

F200

350

270

135

1166

750

2~2.5

YOX1320

953

F1485

F200

350

F200

350

328

164

1440

750

2~2.5

YOXII400

356

F480

F70

140

F70

140

9.3

4.65

65

1500

2~2.5

YOXII450

397

F530

F75

140

F70

140

13

6.5

70

1500

2~2.5

YOXII500

435

F590

F90

170

F90

170

19.2

9.6

105

1500

2~2.5

YOXII560

489/529

F634

F100

170/210

F110

170

30

15

131

1500

2~2.5

YOXII650

556

F740

F130

210

F130

210

46

23

219

1500

2~2.5

YOXII750

618

F842

F140

250

F140

250

68

34

332

1500

2~2.5



2. Khớp nối thủy lực loại YOXS, YOXSII, TVAS

Lưu ý:

1. Ngoài các tính năng của khớp nối thủy lực YOX, YOXII, TVA, khớp nối thủy lực này là loại chống cháy nổ, được thiết kế đặc biệt phù hợp với các điều kiện làm việc có nguy cơ cháy nổ cao, đặc biệt là khai thác mỏ than.

2. Khi H1 và H2 là lớn hơn H1max và H2max, L sẽ tăng tương ứng.

3. Các vít bên trong trục theo hình vẽ là tùy chọn.





Loại

Lmin

D



Đầu vào





Đầu ra





Mức nước

 (l)



Trọng lượng không bao gồm nước (kg)

Tốc độ tối đa (rpm)

Hệ số quá tải

d1max

H1max

d2max

H2max

Max

Min

YOXS400

356

F480

F60

140

F60

150

9.6

4.8

65

1500

2~2.5

YOXS450

397

F530

F75

140

F70

140

13.6

6.8

70

1500

2~2.5

YOXS500

444

F590

F85

170

F85

160

19.2

9.6

105

1500

2~2.5

YOXS510

426

F590

F85

170

F85

160

19

9.5

119

1500

2~2.5

YOXS560

459

F650

F90

170

F100

180

27

13.5

140

1500

2~2.5

YOXS562

471

F634

F100

170

F110

170

30

15

131

1500

2~2.5

TVAS562

467

F634

F100

170

F110

170

30

15

131

1500

2~2.5

YOXS600

474

F695

F90

170

F100

180

36

18

160

1500

2~2.5

TVAS650

536

F740

F125

225

F130

200

46

23

219

1500

2~2.5

TVAS750

630

F842

F140

245

F150

240

68

34

332

1500

2~2.5



Các dòng khớp nối thủy lực khác, xem chi tiết tại đây <>



Liên hệ với chúng tôi để có thêm thông tin chi tiết: 0903 408919.
