Gầu nâng băng tải cao su lõi thép TSUBAKI dòng TBD Series - TSUBAKI Steel Core Belt Bucket Elevator

Gầu nâng băng tải cao su lõi thép TSUBAKI dòng TBD Series được thiết kế bởi Viện nghiên cứu thiết kế xi măng Thiên Tân (TCDRI)...

1. GIỚI THIỆU

Gầu nâng băng tải cao su lõi thép Tsubaki dòng TBD Series (TBD Series - TSUBAKI Steel Core Belt Bucket Elevator) là kết quả của sự phát triển và thử nghiệm toàn diện cùng với kinh nghiệm thiết kế gầu nâng hơn 50 năm trong ngành công nghiệp sản xuất xi măng.

Gầu nâng băng tải cao su lõi thép TSUBAKI dòng TBD Series là sự tổng hợp của công nghệ tiên tiến và kỹ thuật chất lượng cao, đang góp phần đáng kể cho công cuộc hiện đại hóa trên toàn thế giới.

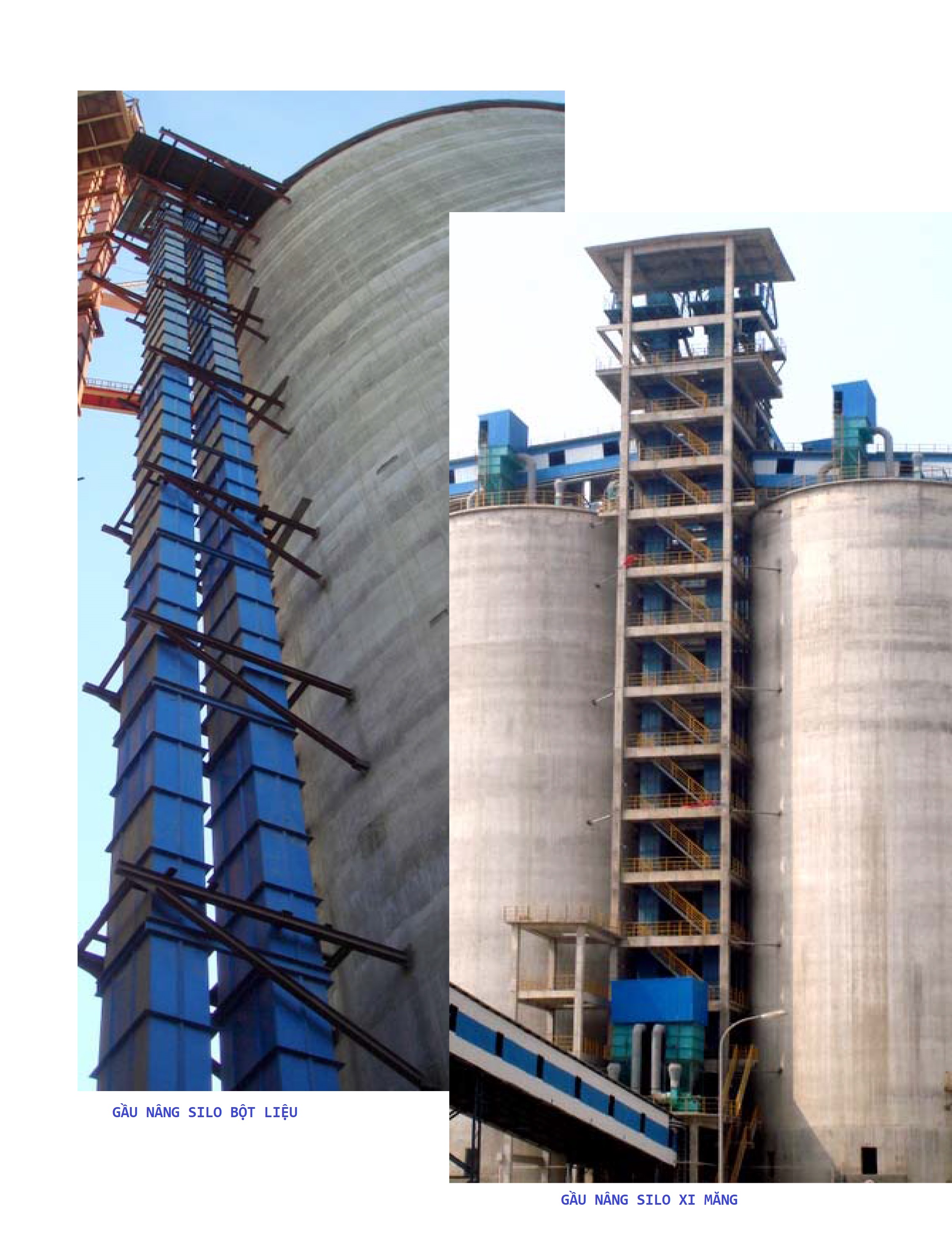

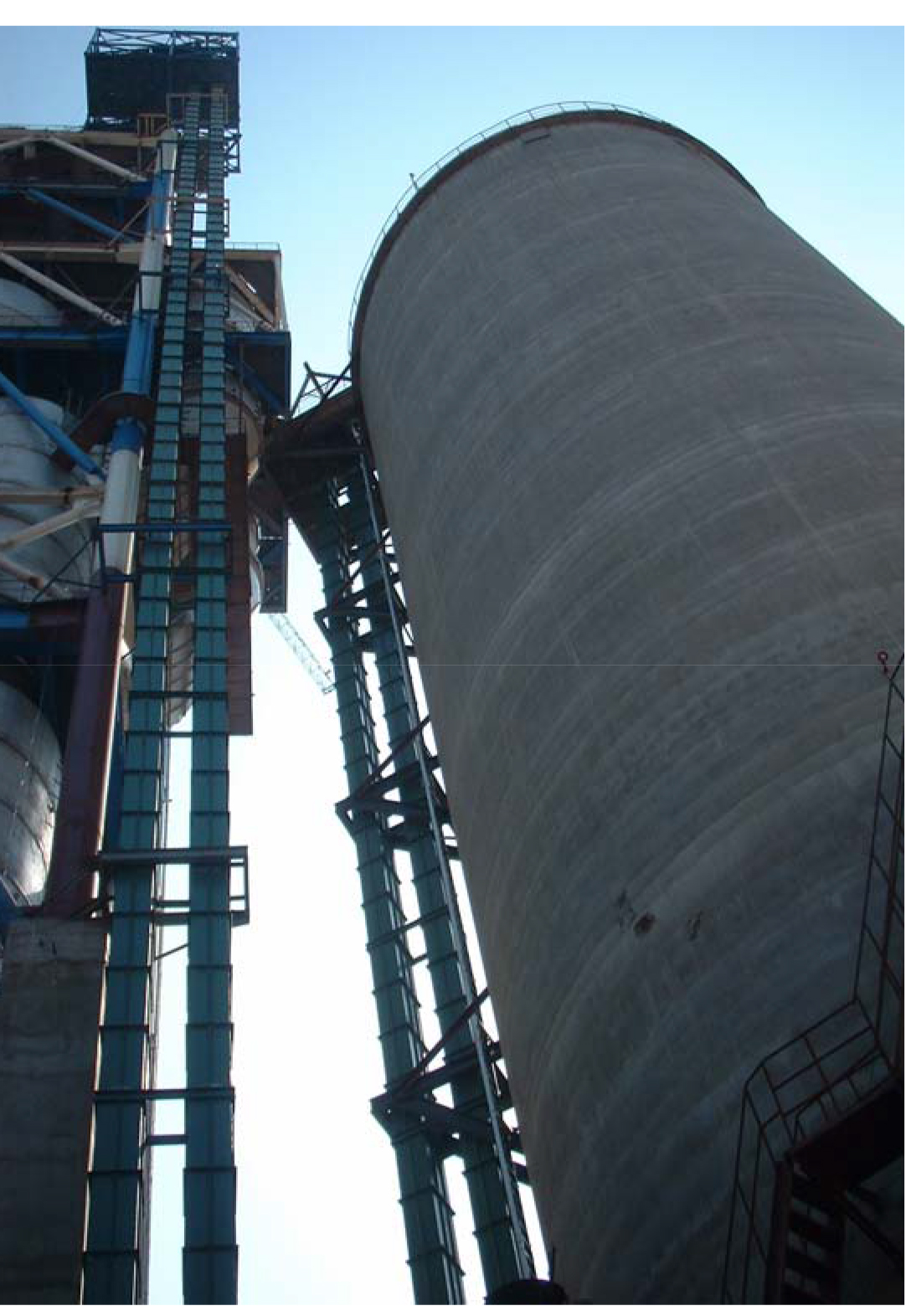

2. ỨNG DỤNG TRONG CÔNG NGHIỆP SẢN XUẤT XI MĂNG


Ứng dụng:



Gầu nâng băng tải cao su lõi thép dòng TBD phù hợp cho việc

vận chuyển vật liệu khối dạng hạt nhỏ trong ngành công nghiệp

vật liệu xây dựng như liệu thô và xi măng, các vật liệu trong

ngành hóa chất…

Đặc tính kỹ thuật

- Chiều cao nâng: lên tới 130m;
- Năng suất, sản lượng lớn: lên đến 1300 tấn/giờ;
- Thiết kế nhỏ gọn, chắc khỏe để đảm bảo việc



tiếp nhận và xả liệu liên tục;

- Độ tin cậy, an toàn cao và chi phí vận hành thấp.




3. THÔNG SỐ KỸ THUẬT

Thông số kỹ thuật:

Loại

Chiều rộng gầu múc

Chiều rộng gầu múc khi mở

Dung tích gầu

Tốc độ

Khoảng cách giữa các gầu

Năng suất nâng lý thuyết



(mm)

(mm)

(dm3)

(m/s)

(mm)

m3/h

315

315

220

6.6

1.28

280

108

400

400

280

14.5

1.40

320

228

500

500

18

284

630

630

320

29

1.56

360

452

800

800

37

577

1000

1000

360

57

1.93

400

1007

1250

1250

73

1268

1400

1400

400

99

440

1563

Ghi chú:

Năng suất nâng đạt được tính theo tỷ lệ đổ đầy 100% (theo tỷ lệ đổ đầy của nước)

Chúng tôi đề xuất tỷ lệ đổ đầy không vượt quá 75%.

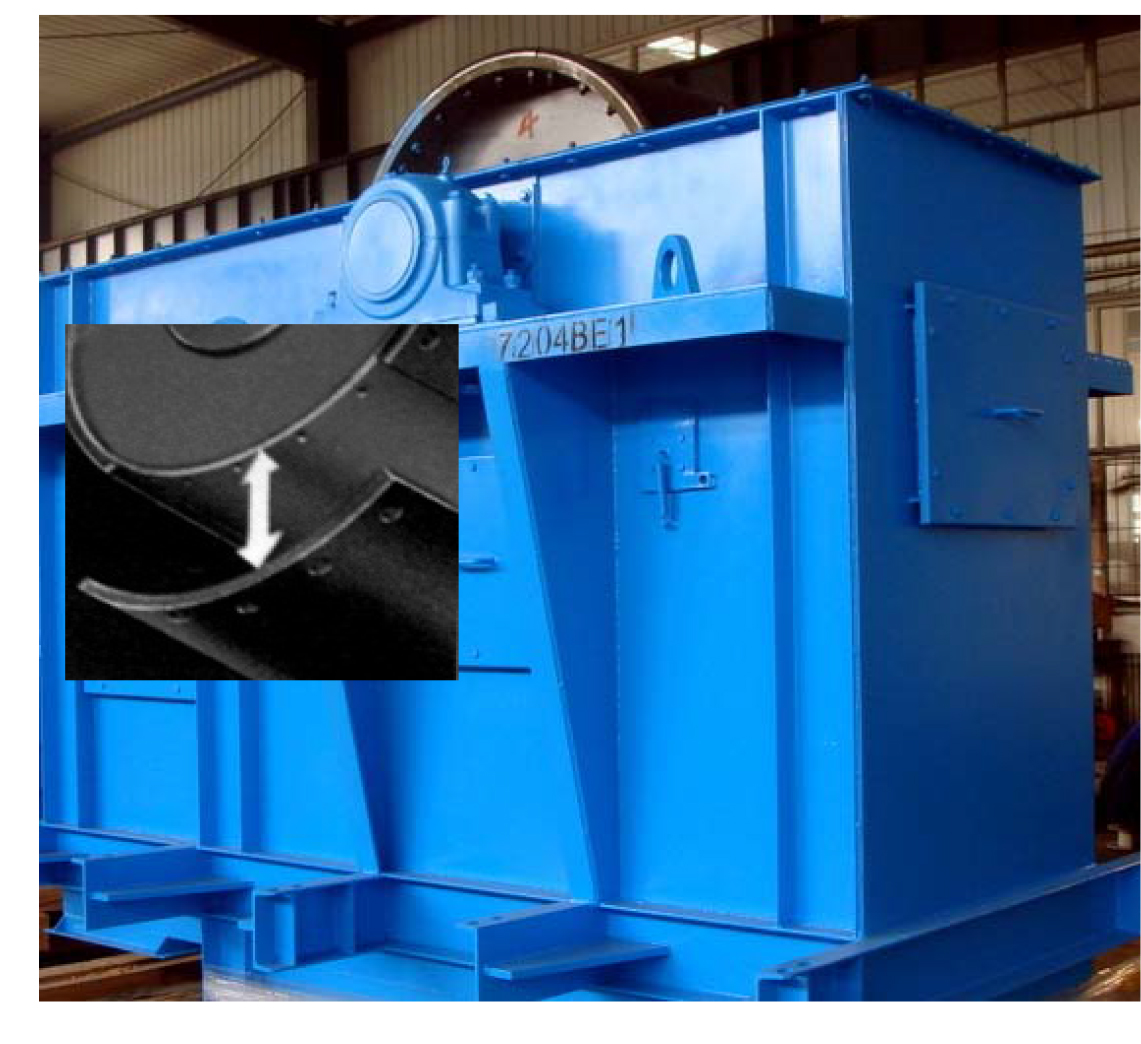

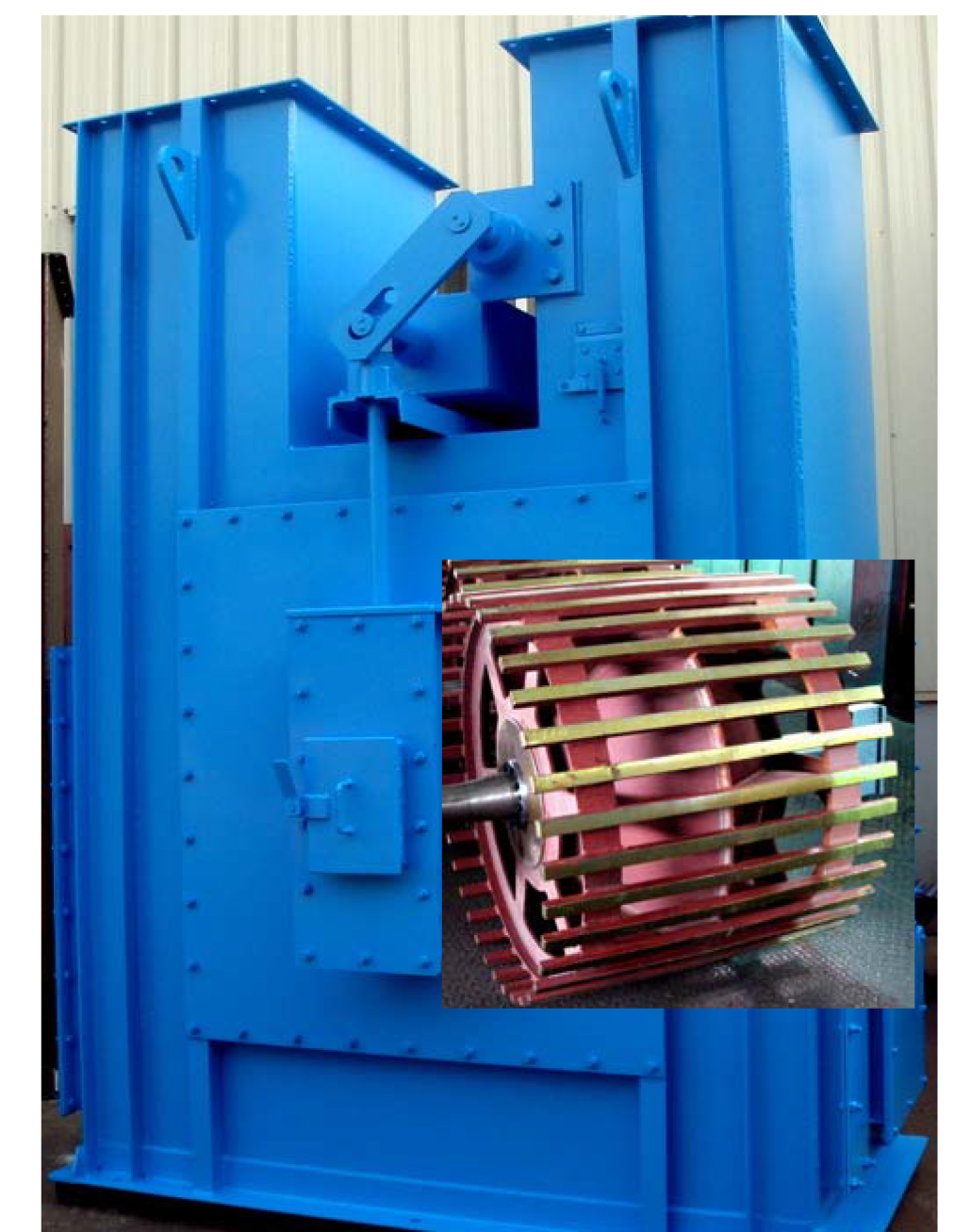

Puli và rulo chủ động (Head Unit) Puli và rulo bị động (Tail Unit)

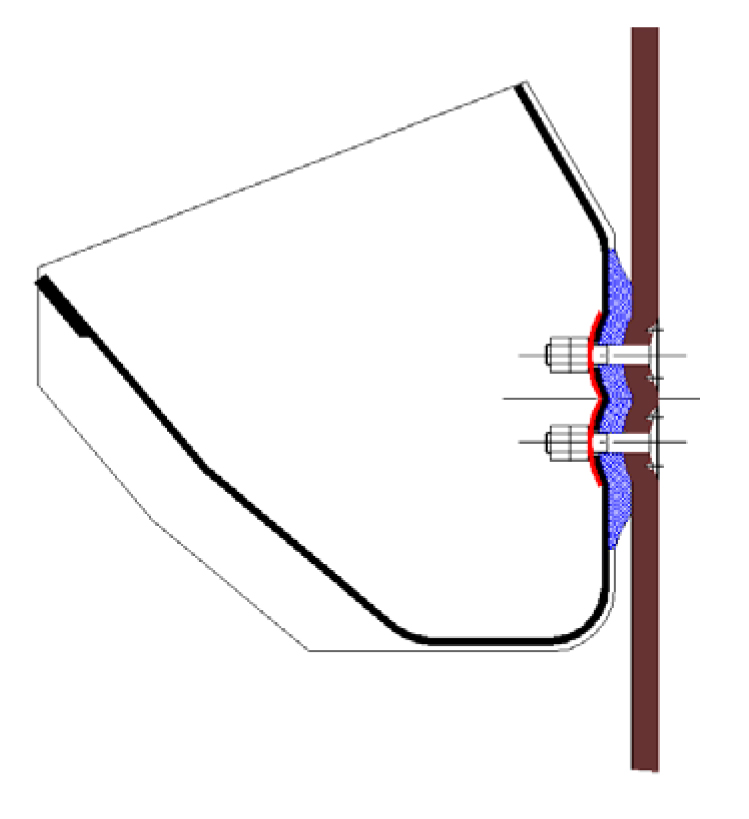

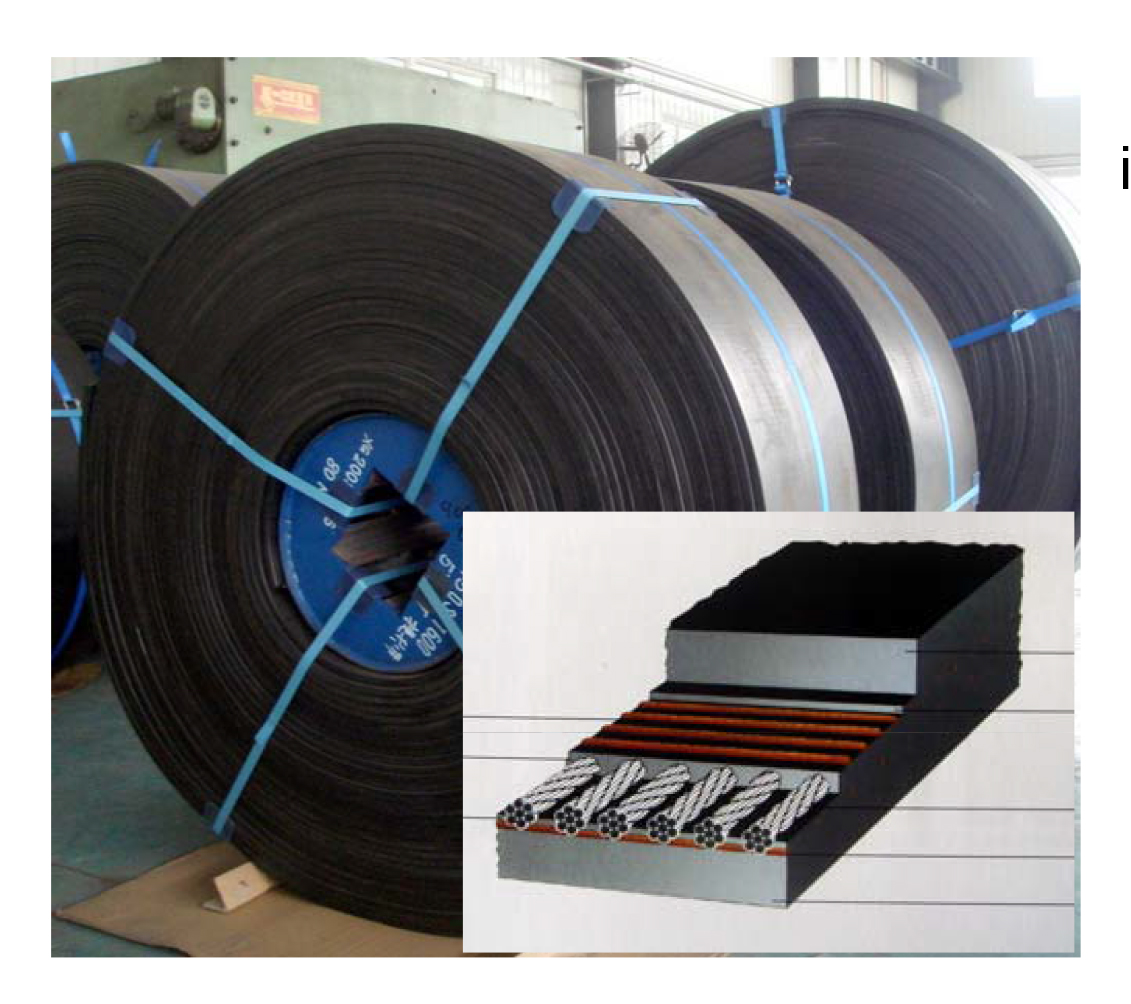

Băng tải cao su lõi thép Gầu múc vật liệu

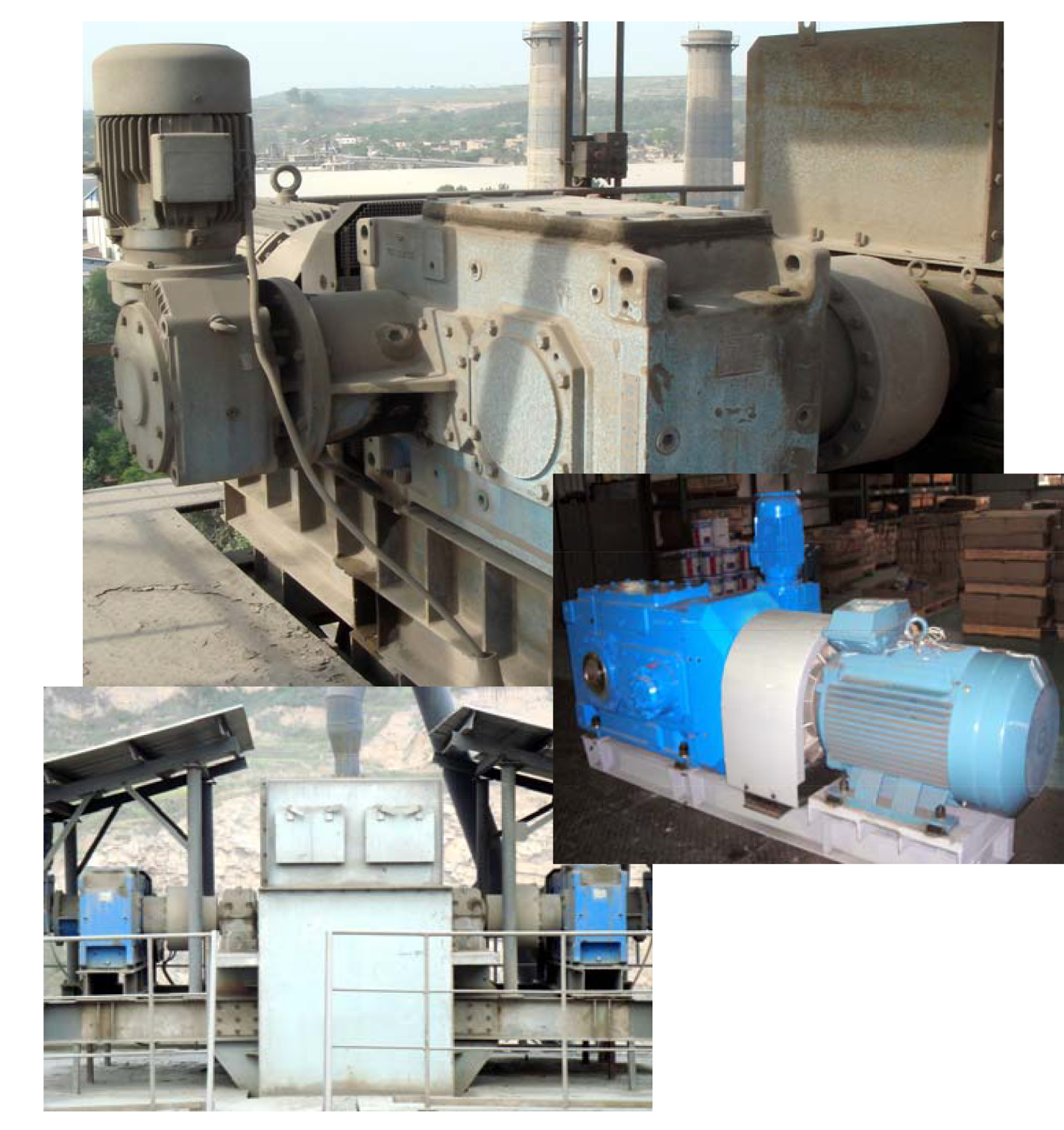

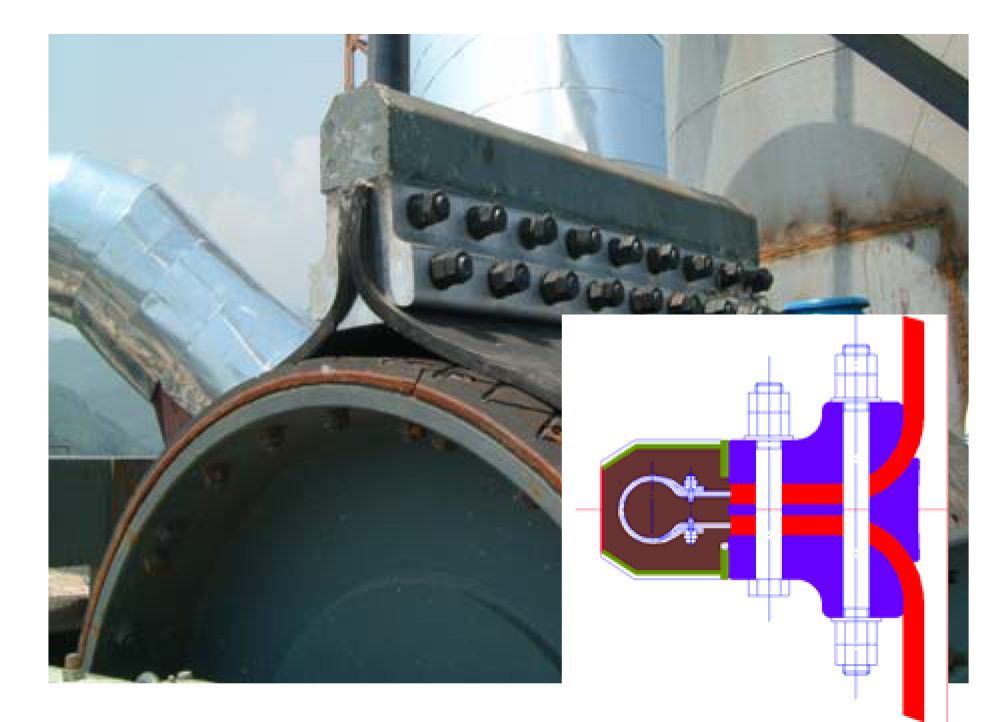

Đai khóa liền vòng băng tải Thiết bị dẫn động

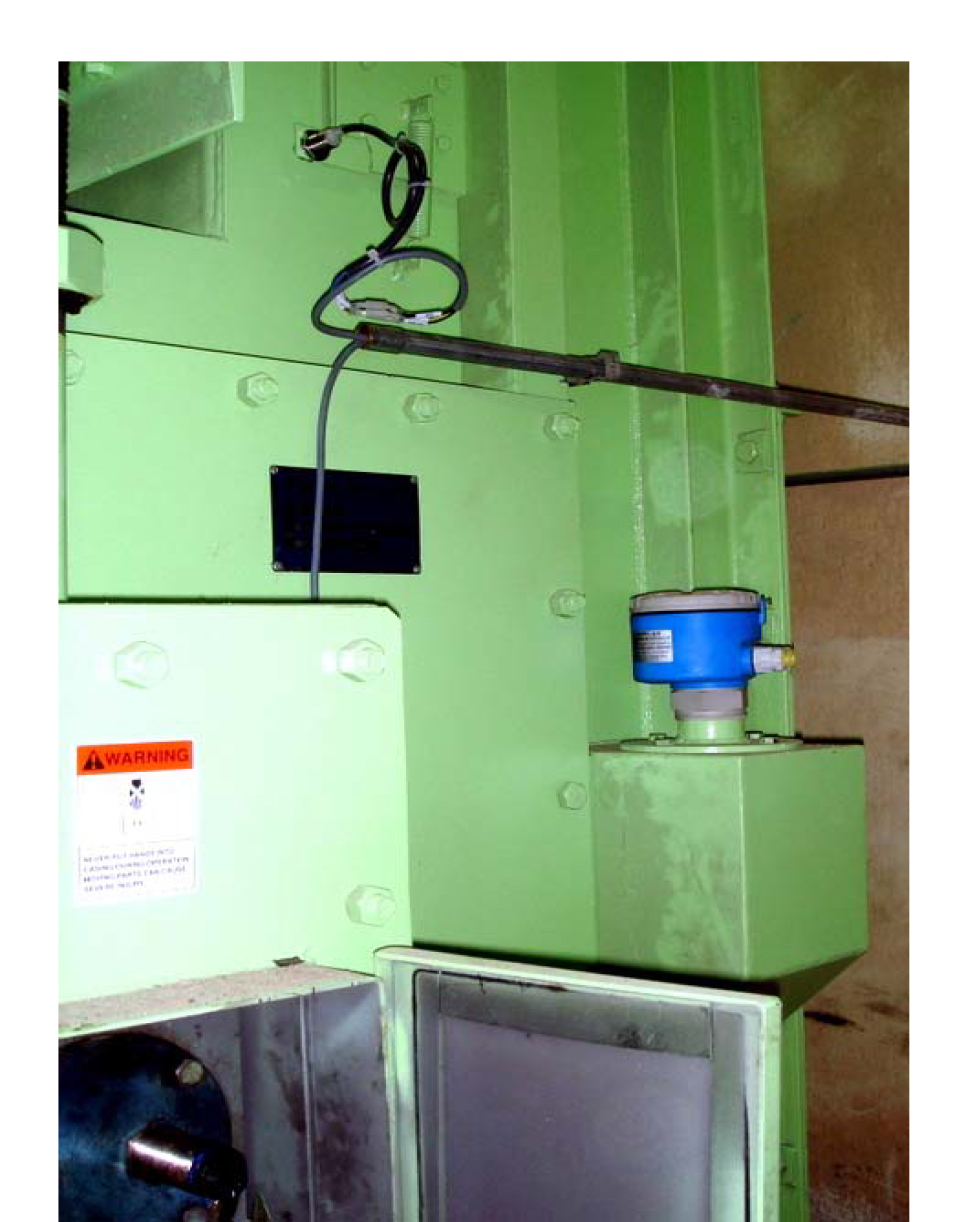

Thiết bị an toàn





Chúng tôi cam kết cung cấp phương án kỹ thuật tối ưu và đồng bộ cho từng nhà máy. Cung cấp đồng bộ cụm thiết bị gầu nâng băng tải cao su lõi thép  TSUBAKI dòng TBD Series và các vật tư phụ kiện kèm theo như băng tải cao su lõi thép, bộ rulo chủ động, bộ rulo bị động, thiết bị dẫn động, khớp nối thủy lực, thiết bị an toàn....



Download Catalog tại đây: GẦU NÂNG BĂNG TẢI CAO SU LÕI THÉP TSUBAKI DÒNG TBD



Liên hệ với chúng tôi để có thêm thông tin chi tiết. Hotline: 0903 408919.
